一、    概述

主要特點:

1、采用低電平觸發或鎖定方式控制鋰電池電量查詢或充電閃爍，以4燈格度方式顯示

2、低電平觸發控制邏輯如下(類似輕觸按鍵方式):

A:芯片上電默認微功耗休眠待機,平時無操作無顯示時都進入休眠微功耗狀態

B:芯片chg腳施加低電平觸發信號后，電量燈長亮顯示10秒后自動關閉顯示

芯片chg腳施加鎖定低電平信號后(即充電管理IC的充電信號)，電量燈開始流水燈閃爍顯示充電狀態及當前電量

  芯片chg腳解除鎖定低電平充電信號后，電量燈長亮顯示10秒后自動關閉顯示

C：查詢電量常亮顯示邏輯如下：(理論設計參數,可根據不同需要定制修改參數)

(1) E： 3.82V-4.20V  : led1、led2、led3 、led4長亮

(2) D：3.67V-3.82V  : led1、led2、led3 長亮

(3) C：3.47V-3.67V  : led1、led2 長亮

(4) B：3.12V-3.47V  : led1 長亮

   (5):A：低于3.12V    : led1 5HZ急閃報警

   D:  充電流水燈閃爍顯示邏輯如下：(理論設計參數)

   (1) A：低于3.63V：led1 、led2 、led3、led4 流水燈循環

   (2) B：高于3.63V：led1 長亮； led2、led3、led4 流水燈循環

   (3) C：高于3.78V：led1、led2 長亮； led3、led4 流水燈循環

   (4) D：高于3.98V：led1、led2 、led3 長亮；led4 閃亮

   (5) E：高于4.08V：認為充滿，led1、led2、led3 、led4 長亮

(6)F：chg引腳除能即斷開充電，10秒后自動關閉顯示

3、芯片VDD采用5V供電設計,設計時需采用5.0V輸出的低靜態電流穩壓IC給芯片供電

4、雙節鋰電供電設計時，用2個相同阻值的精密電阻串聯分壓后從中間點取樣電壓給芯片6腳作為檢測判斷,注意緊靠6腳需用一個104電容濾波處理

5、實際應用中可適用雙節以上即多節鋰電供電產品

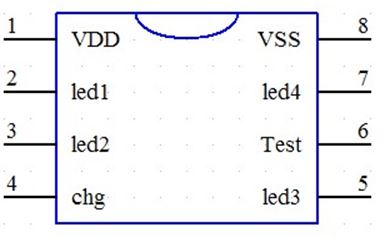

二、    IC引腳功能說明

三、    引腳應用參考線路(實際需根據自己的產品應用設計)

說明：參考圖的取樣參數為雙鋰電應用參考參數

3鋰電串聯參考參數：200K與100K分壓，即取三分之一

4鋰電串聯參考參數：300K與100K分壓，即取四分之一

5鋰電串聯參考參數：400K與100K分壓，即取五分之一

參數調整理論計算公式：

R2/(R2+R1)"*N≈1

;就是比例系數乘以電池串數近似等于1即可，調整參數需按照這個比例

;R2/(R1+R2)代表比例系數

;N代表電池串數

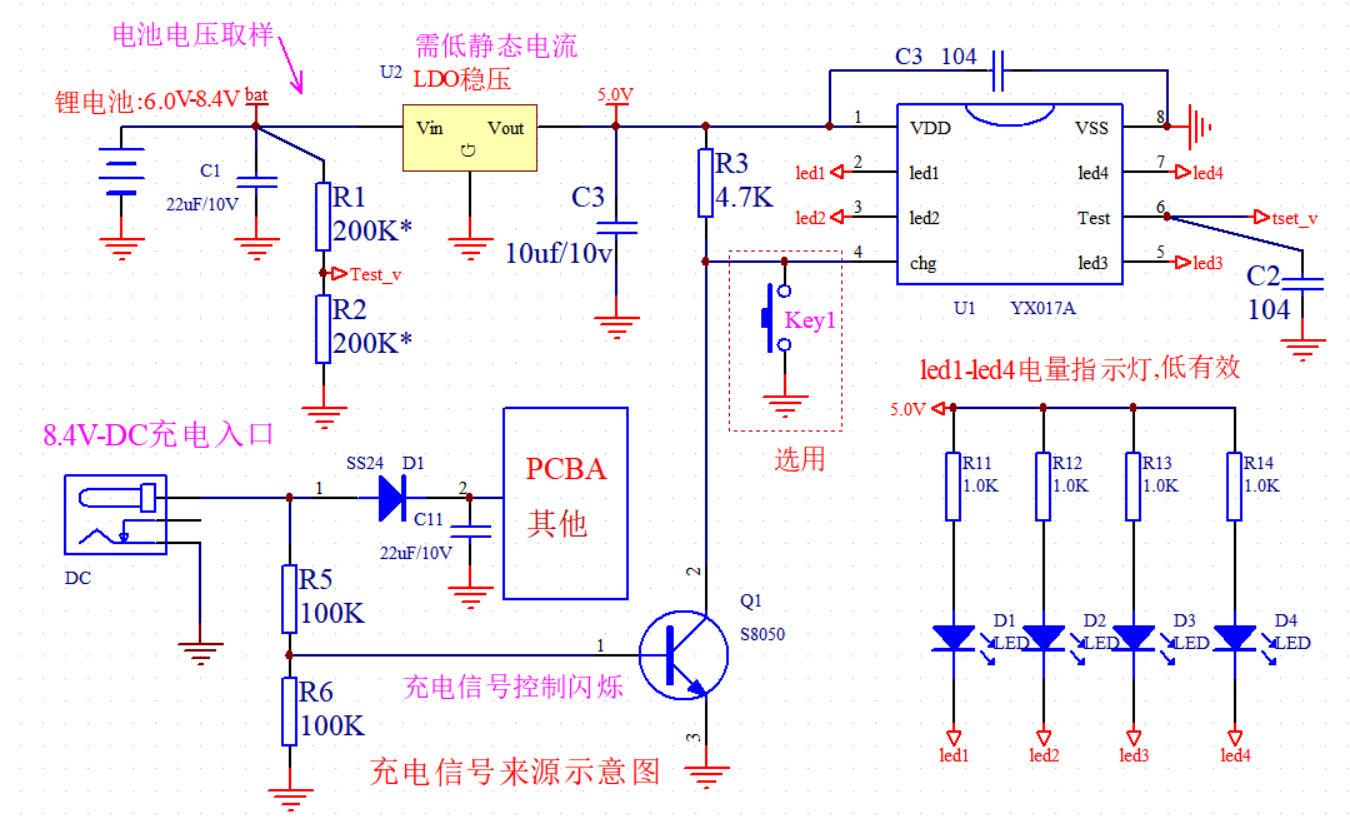

無充電管理IC充電信號來源方式應用參考圖：

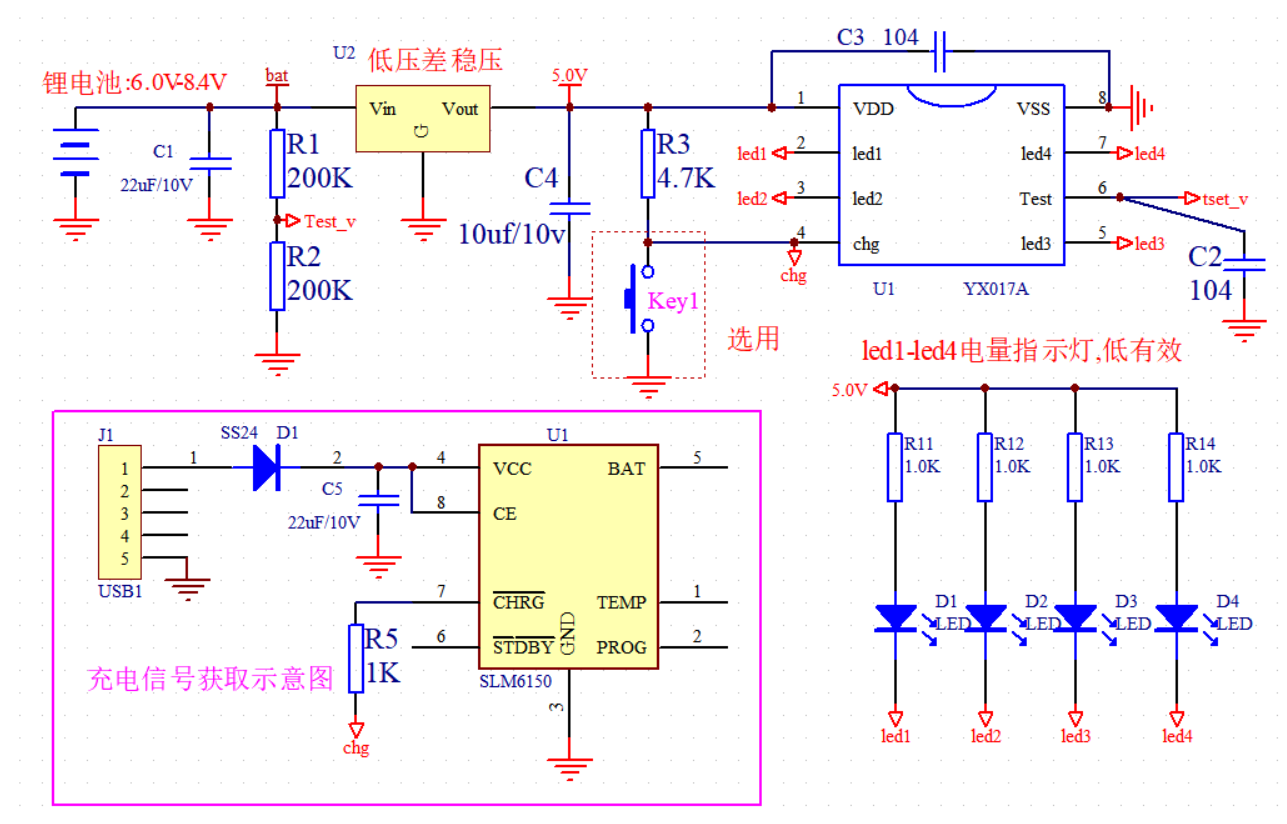

   有充電管理IC的雙鋰電供電應用參考示意圖

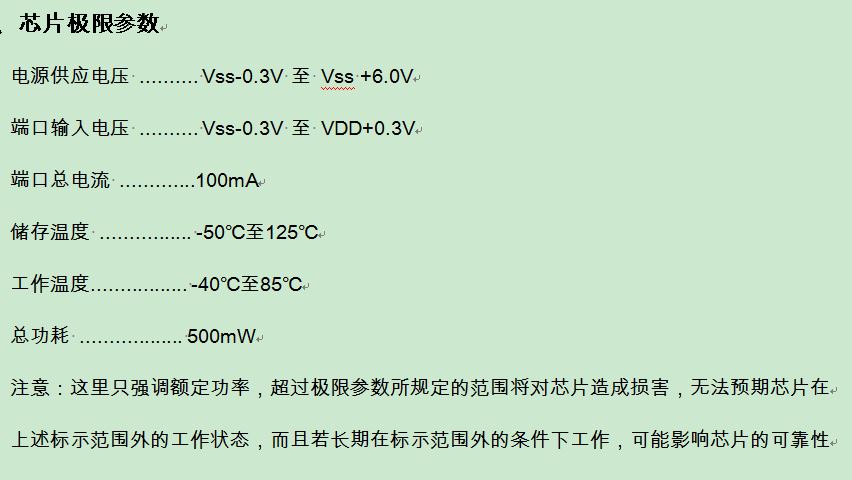

四、    芯片極限參數：

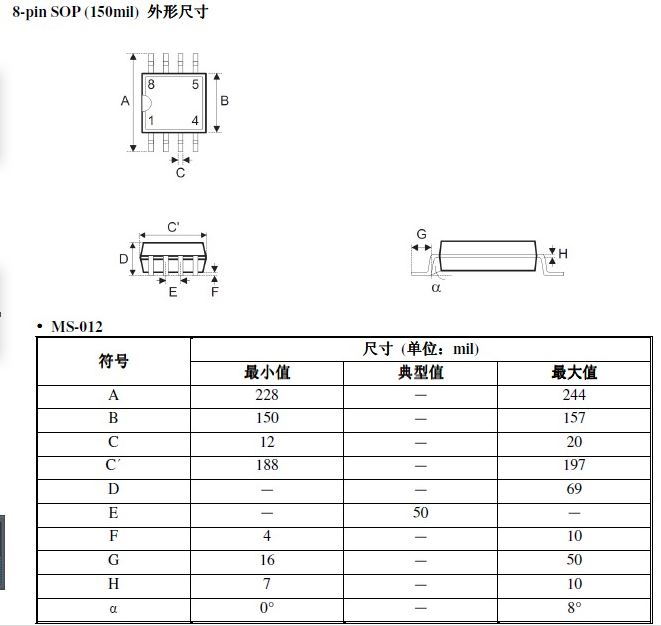

五、封裝信息
