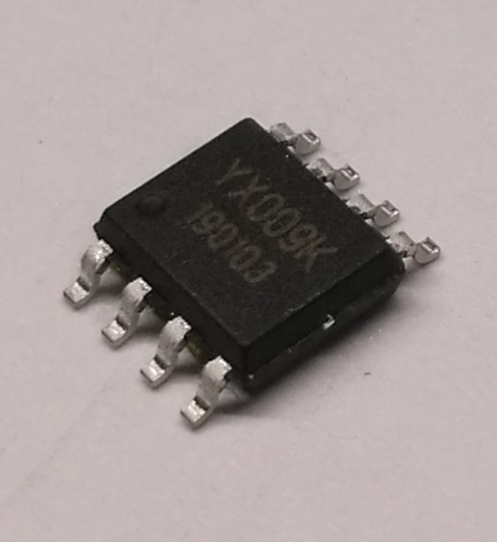

通斷電源開關換檔系列
主要特點:
1、采用開關或帶按鍵開關控制電池電源正極或負極方式,實現分檔調光，外圍電路簡單好用，廣泛適用于各類LED手電等調光控制。
2、默認循環檔: 5%-50%-100% 循環 ；加跳線組合選擇共可輸出3*2=6種值
芯片2腳接地時改變低檔為：10%-50%-100%
芯片4腳接VDD時改變低檔為：15%-50%-100%
芯片3腳接地時改變中檔為： 5%-40%-100%
芯片5、6腳同時輸出2路相同PWM，可使用其中一路或者兩路
芯片7腳輸出高低電平，可用于工作指示燈或用于恒流IC使能端口
3、轉檔有效時間可由外部電容調節：
參考取值：0.1UF-4.7UF 0805封裝的瓷片電容通常可記憶5秒-100秒左右
4、采用1000HZ PWM輸出方式,可直接驅動外接MOS控制LED,也可用PWM控制7135或7136等專用恒流IC的電源或控制帶PWM調光輸入的專用IC來控制LED
5、平時不耗電,特別適合手電尾部電源開關控制
6、主要適用于3-4PCS堿性電池、NiMH電池及單鋰供電，應用于供電超過5V的產品需降壓后使用
