通斷電源開關換檔系列
主要特點:

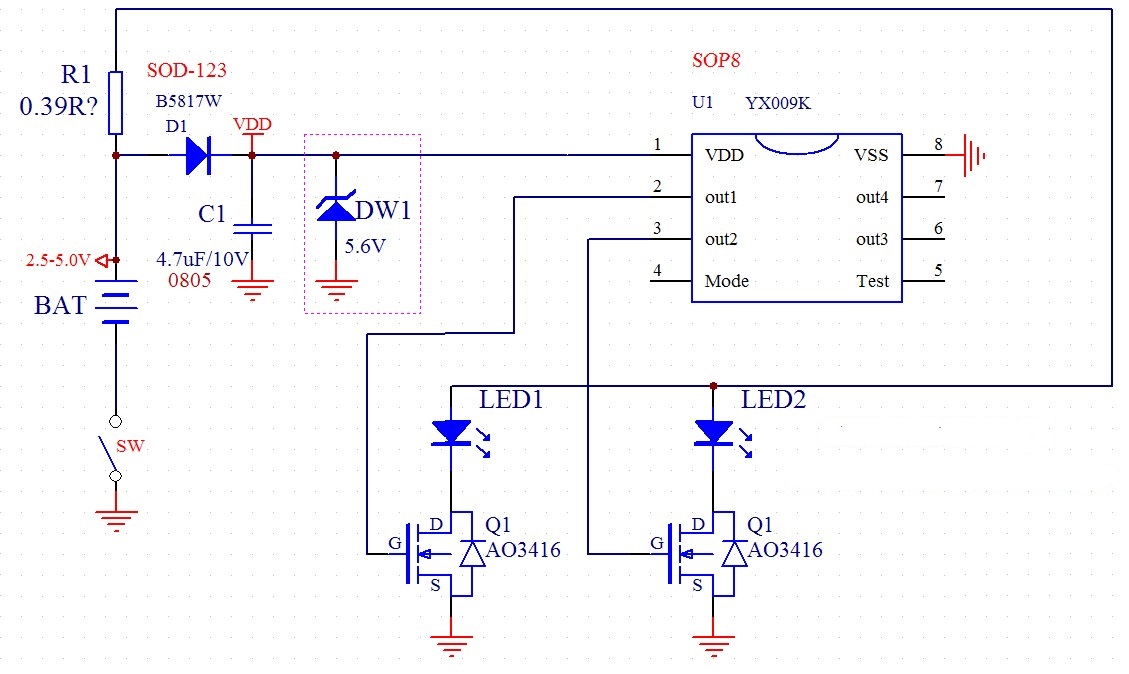

1、采用開關或帶按鍵開關控制電池電源正極或負極方式,實現分路輸出，外圍電路簡單好用，廣泛適用于各類LED手電或其他燈具產品控制。
2、默認控制邏輯:
A+B => A => B => AB交替閃(即:A閃2下B閃2下)…..如此循環；詳解如下：
開關通電第一次：第一路和第二路輸出高電平,其它輸出低電平
開關通電第二次：第一路輸出高電平,其它輸出低電平
開關通電第三次：第二路輸出高電平,其它輸出低電平
開關通電第四次：第一路閃2下，然后再第二路閃2下，即兩路交替閃爍
開關通斷第五次：又從第一次開始循環
3、芯片4腳用4.7K電阻接VDD時，則改變為按如下方式循環
A => B => AB交替閃(即:A閃2下B閃2下)…..如此循環；
4、斷電后重新上電:轉檔有效時間可由外部電容或電阻與電容組合方式靈活調節,例如:取4.7Uf/0805的瓷片電容即可維持1分鐘左右
5、平時不耗電,特別適合手電尾部電源開關控制觸發控制LED調光
-
IC引腳功能說明
