按鍵調光-帶顯示系列
主要特點:
1、單按鍵2檔循環控制LED調光，本方案針對2鋰電供電產品設計
2、休眠微功耗省電設計模式,上電默認為OFF狀態
3、點按默認輸出: 100%-30%-OFF 循環
任何狀態長按為: 2HZ閃爍
4、延長電池壽命設計模式：
當100%檔位輸出時，前30分鐘內pwm自動勻速下降，最低降到55%后穩定輸出
5、芯片開機狀態時理論電量設計參數如下：
A: 高于6.5V時：綠色LED亮
B: 低于6.5V時：綠色LED閃5次后熄滅，紅色LED開始亮
C: 低于5.5V時：紅色LED閃爍10次，之后任然紅色LED亮(閃爍頻率1HZ)
6、輸出PWM為31KHZ頻率,可直接外接MOS管或控制專用恒流IC的調光端口驅動大功率LED燈實現調光
7、芯片VDD采用5V供電設計,設計時需用5.0V輸出低靜態電流LDO穩壓IC給芯片供電

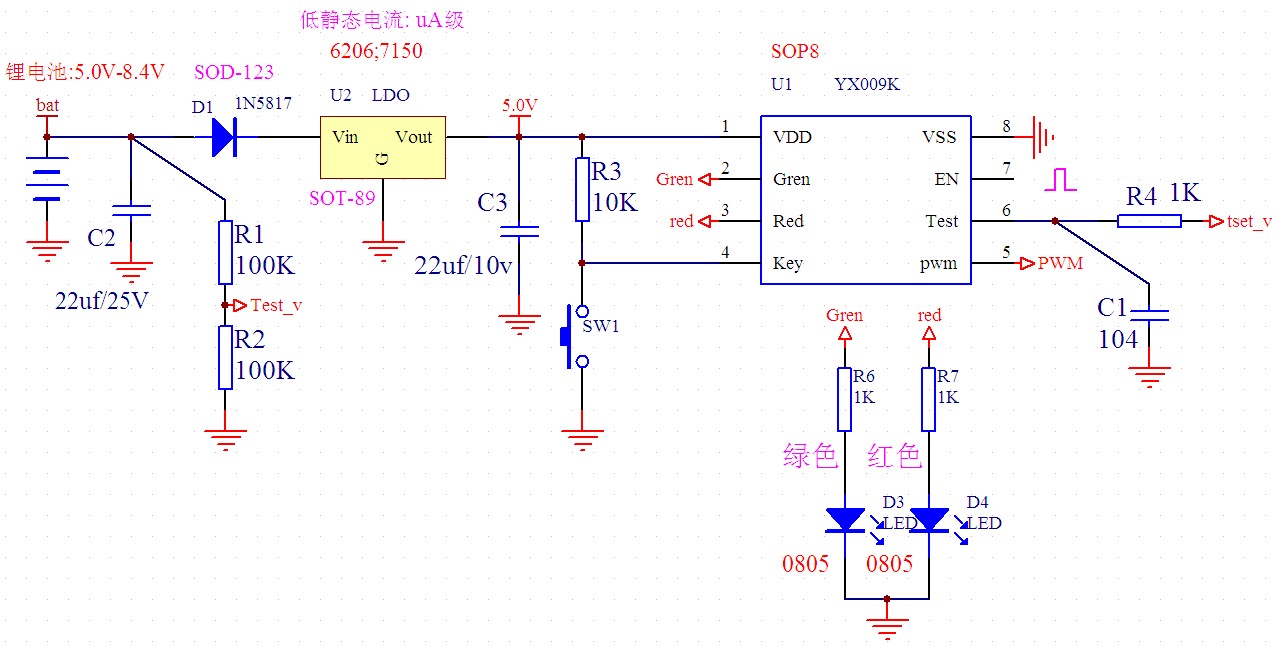

8、設計時，在電池經電容濾波輸出的地方，用2個相同阻值的精密電阻串聯分壓后從中間點取樣電壓給芯片6腳作為檢測判斷,注意緊靠6腳需用一個104電容濾波處理
二、IC引腳功能說明
