主要特點:

1、兩組獨立檢測電路,分別檢測判斷9V和1.5V電池電量,以紅綠燈方式顯示

2、適用產品：可用于電池測試盒等，快速測試電池電量狀態；9V的電池，放入9V電池倉，1.5V電池放入1.5V電池倉，指示燈會以綠色，紅色，紅色閃爍3種狀態顯示該電池目前的電量狀態

3、具體控制電壓邏輯如下:

A: 9V電池：

   (1): 7.80V以上:    亮綠燈

   (2): 6.0V-7.80V:   亮紅燈

   (3): 低于6.0V:     紅燈5HZ閃爍報警

B: 1.5V電池：

   (1): 1.28V以上:    亮綠燈

   (2): 1.15V-1.28V:  亮紅燈

   (3): 低于1.15V:    紅燈5HZ閃爍報警

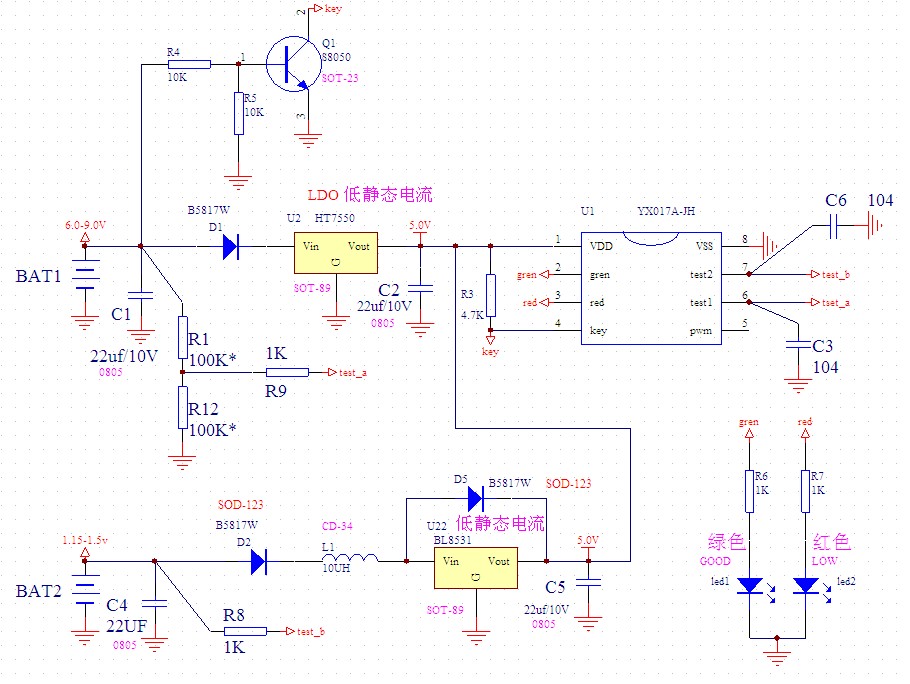

4、芯片VDD采用5V供電設計,第6腳和7腳分別可以檢測外部0-5V輸入電壓信號,用于電池電壓狀態值檢測,設計時盡量采用5.0V輸出低靜態電流LDO穩壓IC或者低靜態電流的小型升壓IC給芯片供電

5、設計9V檢測電路部分時，在電池經電容濾波輸出的地方，用2個相同阻值的精密電阻串聯分壓后從中間點取樣電壓給芯片6腳作為檢測判斷,注意緊靠6腳需用一個104電容濾波處理；設計1.5V檢測電路部分時，可在電池經電容濾波輸出的地方直接取樣給芯片7腳作為檢測判斷。

二、IC引腳功能說明
